Armadilhas de Vapor
O que são purgadores de vapor e por que são essenciais?
Vaporpurgadores são válvulas automáticas que liberam condensado, ar e outros gases não condensáveis de um sistema de vapor, evitando o escape de vapor vivo. Eles são componentes críticos em sistemas de vapor usados em vários setores, como geração de energia, processamento químico, alimentos e bebidas e HVAC. O objetivo principal de um purgador de vapor é maximizar a eficiência da transferência de calor, garantindo que apenas vapor seco e saturado esteja presente no sistema. Sem purgadores de vapor funcionando adequadamente, podem ocorrer perdas de energia, golpe de aríete e danos ao equipamento, levando ao aumento dos custos operacionais e riscos à segurança.
Existem vários tipos de purgadores de vapor, cada um projetado para aplicações e princípios operacionais específicos. As principais categorias incluem purgadores mecânicos (como purgadores flutuantes e termostáticos e purgadores de balde invertido), purgadores termodinâmicos (como purgadores de disco) e purgadores termostáticos (incluindo purgadores termostáticos bimetálicos e de pressão balanceada). A seleção do purgador de vapor apropriado depende de fatores como pressão operacional, carga de condensado e requisitos específicos da aplicação.
Tipos de purgadores de vapor
-
Purgadores Mecânicos de Vapor: Esses purgadores operam com base na diferença de densidade entre vapor e condensado. Os tipos comuns incluem:
- Armadilhas flutuantes e termostáticas (F&T)
- Armadilhas de balde invertido
- Purgadores de vapor termodinâmicos: Utilizam as propriedades dinâmicas do vapor e do condensado para operar. Um exemplo popular é o Disc Trap.
-
Purgadores de vapor termostáticos: Essas armadilhas respondem às mudanças de temperatura. Eles incluem:
- Purgadores de vapor bimetálicos
- Armadilhas termostáticas de pressão balanceada
Principais parâmetros técnicos e especificações
Compreender os parâmetros técnicos dos purgadores de vapor é crucial para selecionar o modelo certo para sua aplicação. Abaixo estão especificações detalhadas para vários tipos de purgadores de vapor.
Purgadores de vapor flutuantes e termostáticos (F&T)
| Parâmetro | Especificação |
|---|---|
| Pressão Máxima de Operação | Até 250 psi (17,2 bar) |
| Temperatura Máxima | 450°F (232°C) |
| Material do corpo | Ferro Fundido, Aço Fundido, Aço Inoxidável |
| Tamanhos de conexão | 1/2" a 2" NPT |
| Capacidade | Até 20.000 lbs/h (9.072 kg/h) |
Purgadores de vapor com balde invertido
| Parâmetro | Especificação |
|---|---|
| Pressão Máxima de Operação | Até 600 psi (41,4 bar) |
| Temperatura Máxima | 750°F (399°C) |
| Material do corpo | Aço Forjado, Aço Inoxidável |
| Tamanhos de conexão | 1/2" a 1-1/2" NPT |
| Capacidade | Até 4.500 lbs/h (2.041 kg/h) |
Purgadores de vapor de disco termodinâmico
| Parâmetro | Especificação |
|---|---|
| Pressão Máxima de Operação | Até 600 psi (41,4 bar) |
| Temperatura Máxima | 800°F (427°C) |
| Material do corpo | Aço inoxidável, aço carbono |
| Tamanhos de conexão | 1/2" a 1" NPT |
| Capacidade | Até 1.100 lbs/h (499 kg/h) |
Purgadores de vapor bimetálicos
| Parâmetro | Especificação |
|---|---|
| Pressão Máxima de Operação | Até 600 psi (41,4 bar) |
| Temperatura Máxima | 800°F (427°C) |
| Material do corpo | Aço inoxidável, aço carbono |
| Tamanhos de conexão | 1/2" a 1" NPT |
| Capacidade | Até 4.000 lbs/h (1.814 kg/h) |
Perguntas frequentes sobre purgadores de vapor
Qual é a função principal de um purgador de vapor?
A principal função de um purgador de vapor é drenar automaticamente o condensado, o ar e outros gases não condensáveis de um sistema de vapor, evitando a perda de vapor vivo. Isso garante uma transferência de calor eficiente, protege o equipamento contra danos causados por golpe de aríete e corrosão e reduz o consumo de energia.
Com que frequência os purgadores de vapor devem ser inspecionados e mantidos?
Os purgadores de vapor devem ser inspecionados regularmente, com a frequência dependendo do tipo de purgador, das condições de operação e da criticidade da aplicação. Como orientação geral, purgadores mecânicos como F&T e purgadores de balde invertido devem ser verificados a cada 3 a 6 meses, enquanto purgadores termodinâmicos e termostáticos podem exigir inspeção a cada 6 a 12 meses. A manutenção regular é essencial para evitar falhas, detectar vazamentos e garantir um desempenho ideal.
Quais são os modos de falha comuns dos purgadores de vapor?
Os modos de falha comuns incluem soprar vapor vivo (que desperdiça energia), ficar bloqueado ou obstruído com sujeira (evitando a descarga de condensado) e falhar ao abrir ou fechar. As falhas podem resultar de desgaste, dimensionamento inadequado, entrada de sujeira, corrosão ou instalação incorreta. Testes e manutenção regulares ajudam a identificar e corrigir esses problemas imediatamente.
Como seleciono o purgador certo para minha aplicação?
A seleção do purgador de vapor correto envolve a consideração de vários fatores: a pressão e a temperatura de operação, a carga de condensado, a necessidade de ventilação de ar, a resistência ao congelamento e ao golpe de aríete e a aplicação específica (por exemplo, rastreamento, equipamento de processo ou aquecimento). Recomenda-se consultar as especificações do fabricante, os padrões da indústria e, possivelmente, um engenheiro para garantir que o purgador atenda aos requisitos do sistema de forma eficiente.
Qual é a diferença entre um purgador mecânico e um purgador termodinâmico?
Purgadores de vapor mecânicos, como tipo flutuador e balde invertido, operam com base na diferença de densidade entre o vapor e o condensado. Eles geralmente são mais eficientes no manuseio de cargas condensadas grandes e variadas. Os purgadores de vapor termodinâmicos, assim como os purgadores de disco, usam a energia cinética e as diferenças de pressão do vapor e do condensado para abrir e fechar. Eles são compactos, robustos e adequados para aplicações de alta pressão, mas podem ser menos eficientes em baixas pressões ou com cargas leves.
Um purgador de vapor pode lidar com condensado e ar?
Sim, muitos purgadores de vapor são projetados para liberar ar e gases não condensáveis, além de drenar o condensado. Por exemplo, purgadores flutuantes e termostáticos (F&T) possuem uma saída de ar termostática que abre em temperaturas mais baixas para liberar o ar. Os purgadores de balde invertidos também podem liberar ar, embora de forma menos eficiente. A remoção adequada do ar é crucial para a eficiência do sistema e para a prevenção da corrosão.
Quais são as economias de energia associadas à manutenção adequada dos purgadores de vapor?
Purgadores de vapor com manutenção adequada podem levar a economias de energia significativas. Um único purgador de vapor com defeito que sopra vapor vivo pode desperdiçar centenas a milhares de dólares anualmente em custos de combustível, dependendo do tamanho e da pressão. Um sistema de purgador de vapor bem conservado garante que apenas o condensado seja removido, minimizando a perda de vapor, melhorando a eficiência da transferência de calor e reduzindo o consumo geral de energia, o que pode resultar em economias substanciais de custos e em uma menor pegada de carbono.
Existem padrões industriais para purgadores de vapor?
Sim, existem vários padrões industriais que regem o projeto, os testes e o desempenho dos purgadores de vapor. Os principais padrões incluem o código de teste de desempenho ASME PTC 39, que descreve métodos para testar purgadores de vapor, e ISO 7841 e ISO 7842 para purgadores de vapor automáticos. Esses padrões ajudam a garantir confiabilidade, segurança e eficiência em diferentes aplicações e fabricantes.
- View as
Purgador de vapor flangeado com extremidade de parafuso FT14HC-III
Este purgador apresenta uma estrutura avançada e excelente desempenho. Ele pode descarregar condensado saturado de forma rápida e contínua, eliminar o acúmulo de água em equipamentos de aquecimento e maximizar a eficiência da troca de calor. O núcleo e a sede da válvula são feitos de liga de cobalto-cromo-tungstênio, combinados com uma estrutura de vedação hemisférica, garantindo resistência ao desgaste, resistência à corrosão, vedação estanque e longa vida útil. O design da alavanca flutuante é imune às flutuações da pressão do vapor para uma operação estável. Ele pode descarregar automaticamente gases não condensáveis para eliminar bloqueios de gás, com uma estrutura de vedação de água que evita vazamento de vapor. Sua drenagem contínua e estável proporciona desempenho excepcional em sistemas de recuperação de condensado, tornando-o a escolha ideal para operação eficiente de sistemas de vapor.

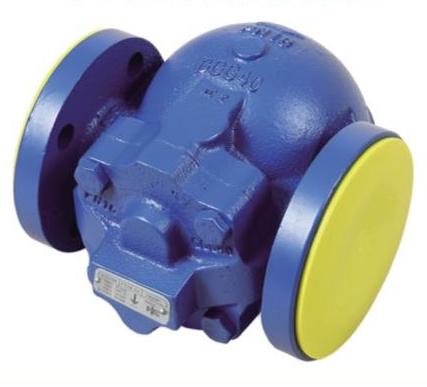

Purgador de Vapor Flangeado FT14
Este purgador de vapor de alto desempenho descarrega rápida e continuamente o condensado saturado, evitando o acúmulo de água no equipamento de aquecimento para maximizar a eficiência do aquecimento. O núcleo e a sede da válvula, fabricados em liga de cobalto-cromo-tungstênio resistente ao desgaste e à corrosão, apresentam uma vedação semiesférica projetada com precisão para estanqueidade e longa vida útil. O design da alavanca flutuante garante uma operação estável e contínua, não afetada pelas mudanças de pressão do vapor, enquanto os componentes da série X eliminam bloqueios de gás ao descarregar gases não condensáveis. Um selo d'água confiável evita vazamento de vapor e o fluxo constante de condensado o torna ideal para sistemas de recuperação de condensado.
Purgador de Vapor Termodinâmico TD
Taian, como uma fábrica profissional de P&D e fabricação de purgador de vapor termodinâmico TD na China, é especializada em produção em massa, rigoroso controle de qualidade ISO e serviço OEM / ODM. O purgador de balde invertido de alta pressão da série TD é um tipo mecânico de purgador de vapor. Utiliza a diferença de densidade entre o vapor e a água condensada e controla a abertura e o fechamento da válvula através da flutuabilidade do balde invertido. Este tipo de purgador de vapor é adequado para sistemas de vapor de alta pressão e pode descarregar água condensada com eficiência e evitar vazamento de vapor
Purgador de vapor com extremidade de parafuso FT14
Taian é fabricante profissional de purgador de vapor com extremidade de parafuso FT14, ofereceremos a você o melhor serviço pós-venda e entrega pontual. Os FT14 são purgadores de vapor flutuantes esféricos com corpo de ferro com componentes internos de trabalho em aço inoxidável e instalação de ventilação de ar automática integral. Estes sifões são fornecidos apenas com ligações roscadas horizontais e podem ser mantidos sem perturbar a tubagem. A direção do fluxo é indicada no corpo da válvula.
Purgador de vapor com bola flutuante flangeada FT44
Taian fornece purgador de vapor de esfera flutuante FT44 de alta qualidade, você pode ter a certeza de comprá-lo de nossa fábrica. As peças fundidas do corpo e da tampa são produzidas por uma fundição aprovada pela TÜV. O purgador é fornecido com conexões flangeadas integralmente e pode ser mantido sem perturbar a tubulação. Conexões flangeadas verticais, designadas FT44V, estão disponíveis para todos os tamanhos. A direção do fluxo para o purgador horizontal está claramente ilustrada acima. Para purgadores orientados verticalmente o fluxo é apenas descendente.
Como um fabricante e fornecedor confiável de Armadilhas de Vapor na China, temos opções personalizadas e preços com desconto por volume. Por favor, envie-nos uma cotação!
